Para los constructores de carteles · Empresas de señalización · Integradores
Módulos de pantalla LED exteriores para el gabinete que construyes
Empieza por las dimensiones del armario, el tipo de mensaje y las condiciones de visualización. Compara las configuraciones de módulos P6.67 de 320×320 mm, P10 y P16, y luego envía tus aportaciones de proyecto para una revisión de ingeniería.
Chipshow suministra los módulos LED y el soporte de especificaciones. Tu empresa de señales se encarga de la fabricación de los armarios, instalación y relación con clientes locales.

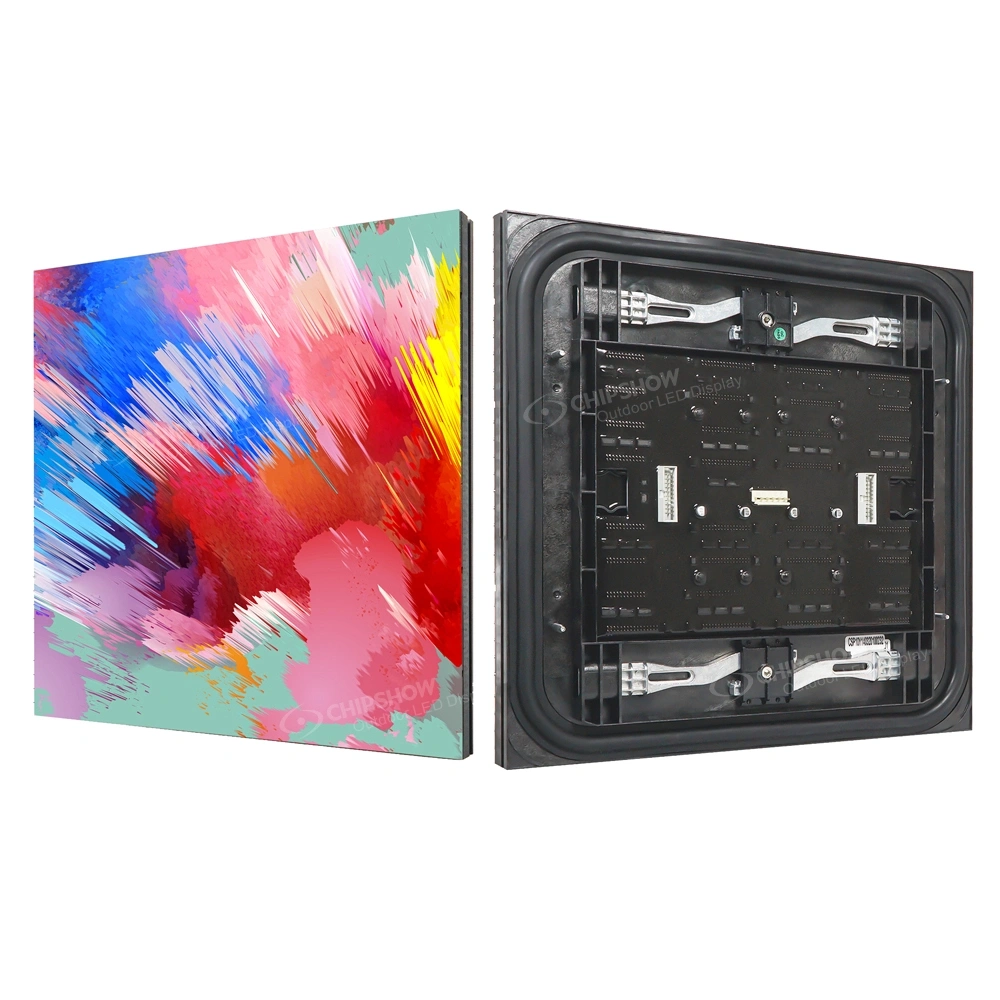

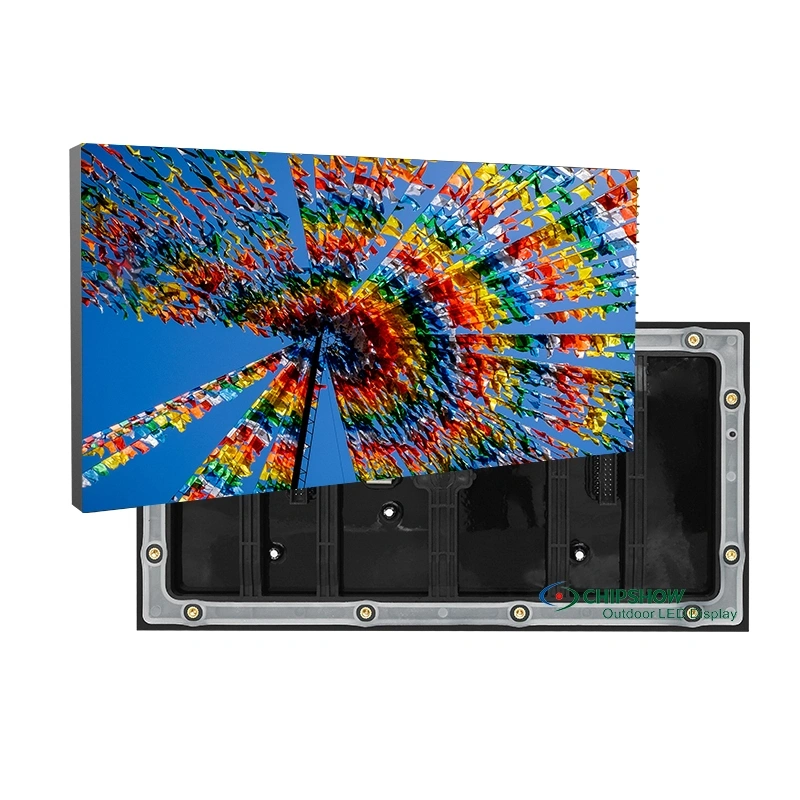

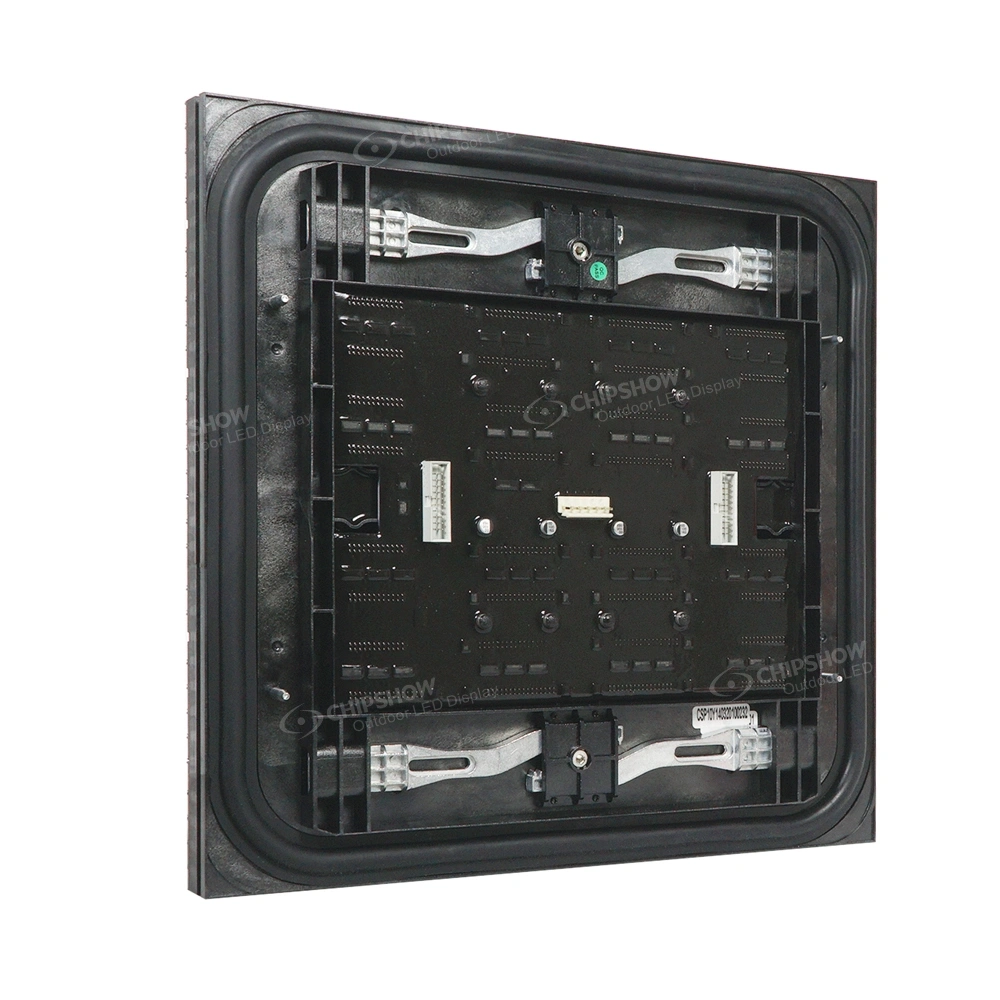

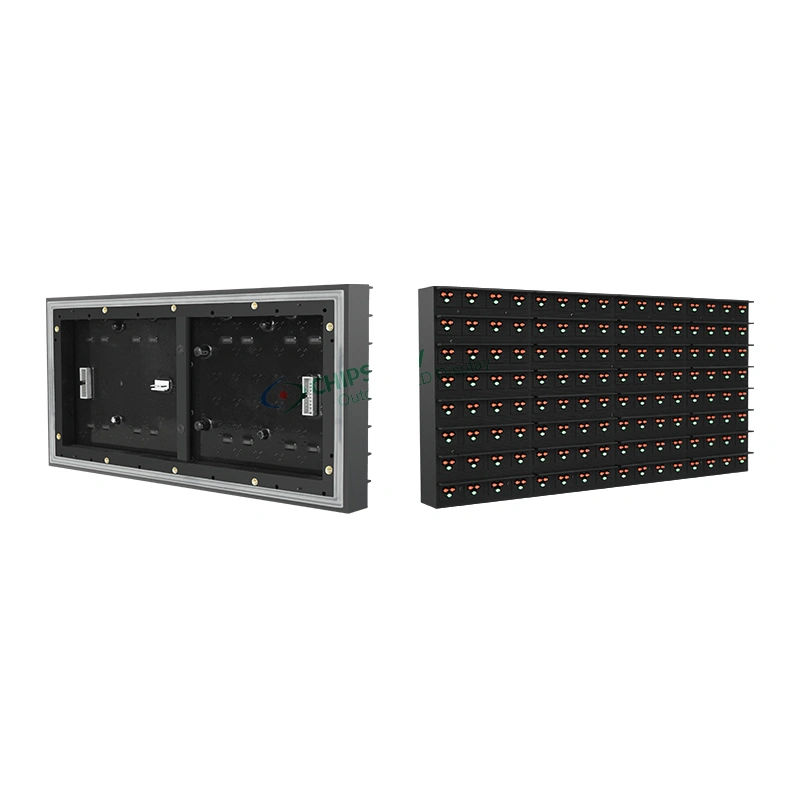

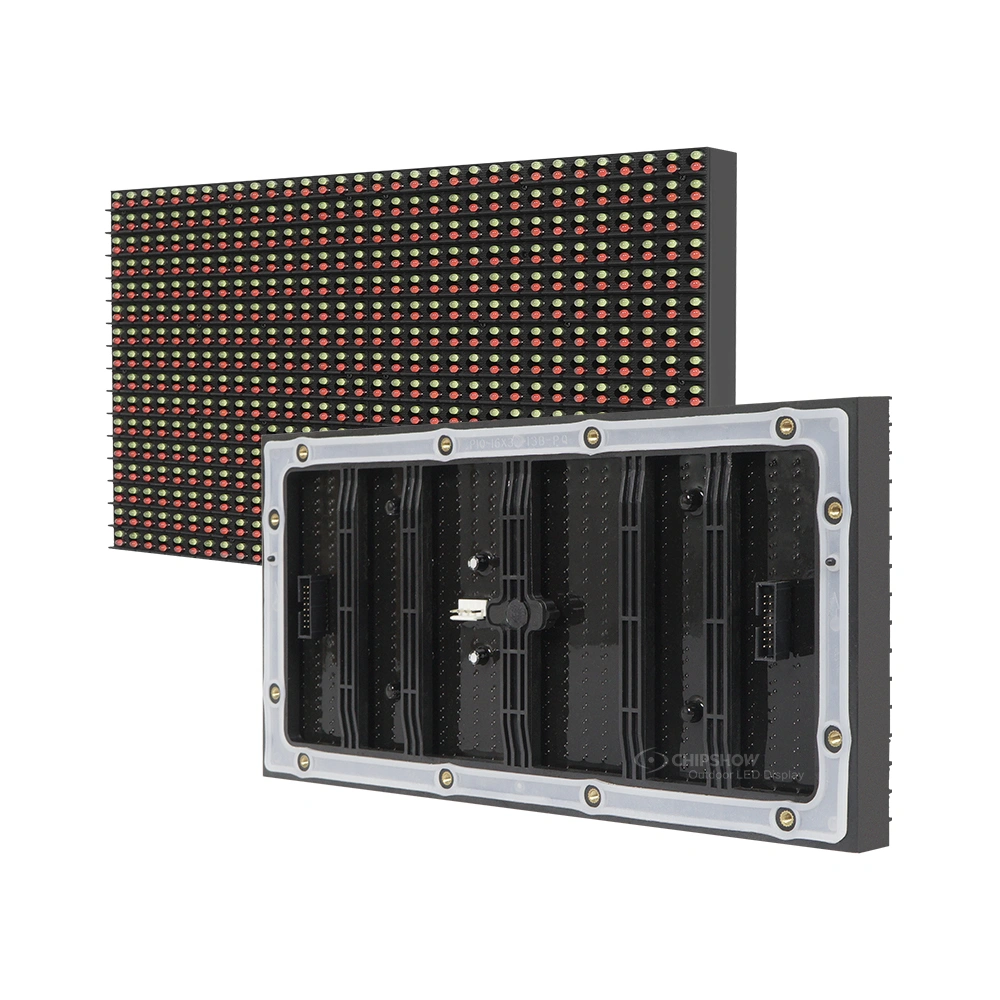

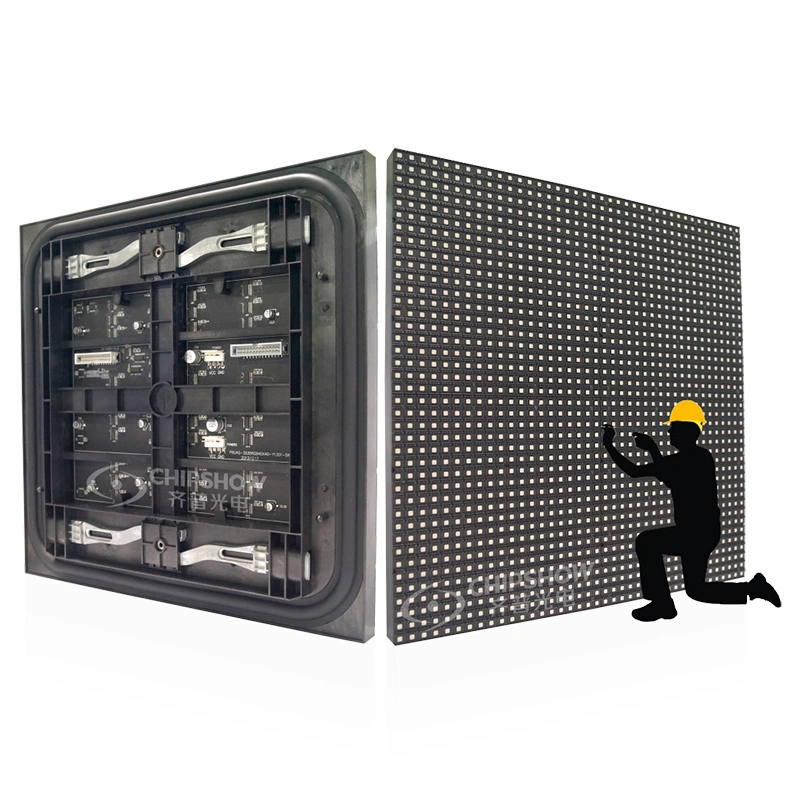

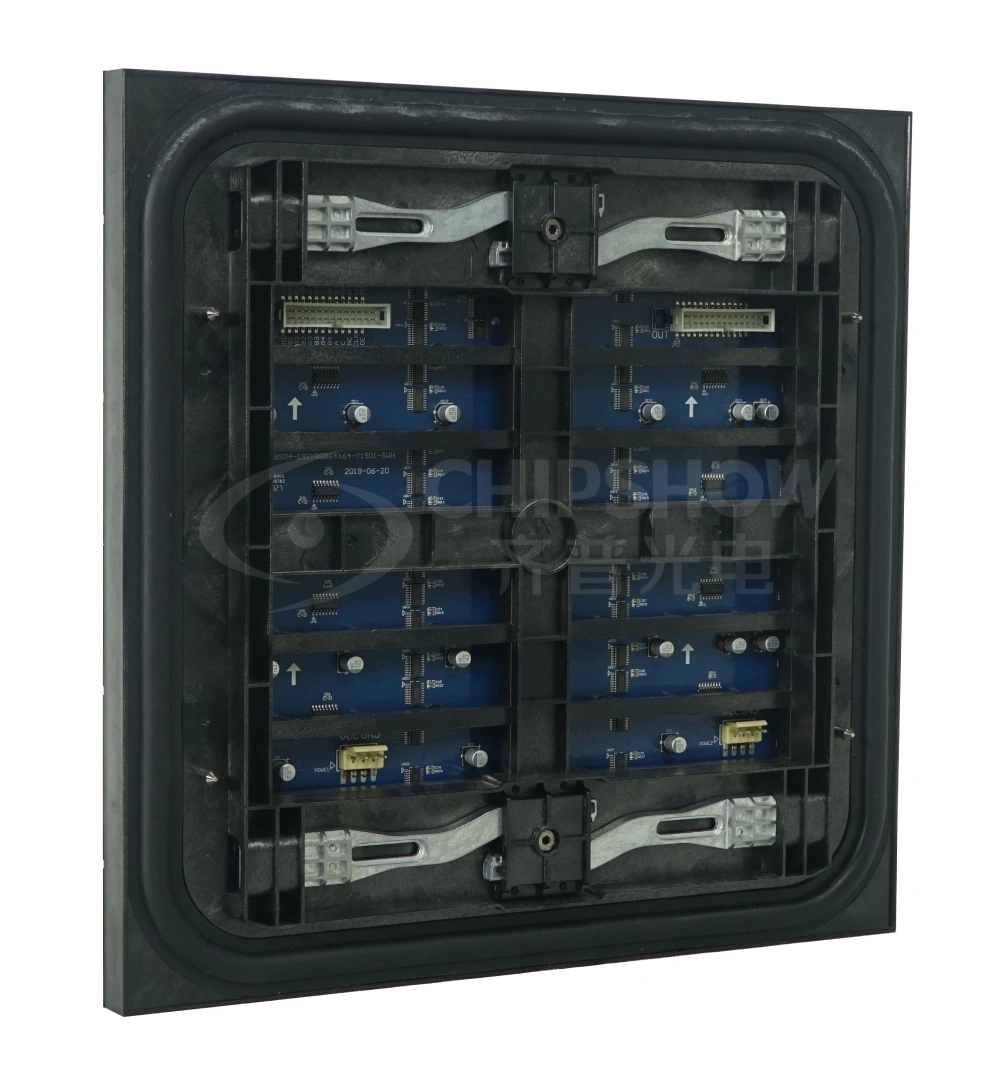

Secuencia fotográfica del módulo · Vistas frontales, traseras y de montaje de armarios
320×320 mm
Tamaño del módulo, a partir de la tabla de parámetros suministrada
P6.67 / P10 / P16
Campos listados disponibles
5,500–8,500
Brillo listado, cd/m²
1.920 / 3.840 Hz
Opciones de actualización listadas
HIELO / SMD / DIP
Configuraciones de LED en la tabla
Cómo trabajamos con las empresas de señalización
Proveedor de módulos y constructor de carteles
Chipshow se centra en la selección de módulos y la asignación técnica, mientras que tu equipo se encarga del armario, la instalación y la relación con clientes locales.
Suministros y apoyos para Chipshow
- Lista corta de módulos LED exteriores basada en las aportaciones del proyecto
- Revisión de especificaciones a nivel de modelo
- Discusión sobre cuadrícula de módulos y formatos de gabinete
- Recomendaciones de cableado/control para revisión
- Documentación específica por pedido y planificación de piezas de repuesto
La empresa de señales es propietaria
- Fabricación de armarios y estructuras de soporte
- Diseño eléctrico y térmico final
- Instalación en el campo, acceso y sellado contra la intemperie
- Permisos, listado y cumplimiento del código local
- Relación con el cliente final y contrato de servicio
01
Entradas de gabinete de envío
Apertura, tamaño total, dirección de acceso, potencia, controlador y cantidad.
02
Empareja el módulo
Compara el pitch, el tipo de LED, la resolución, el escaneo, el refresco y el brillo listado.
03
Revisa la disposición
Confirma el recuento de cuadrícula, resolución total, ruta de señales y autorizaciones de servicio.
04
Aprobar especificaciones de la orden
Confirma la configuración final en el presupuesto aprobado y en el dibujo.
Formatos de señales en Norteamérica
La selección comienza con el signo
Estos tipos de señales describen los contextos de compra más comunes. La altura final y la selección del módulo dependen de las dimensiones del signo, el contenido, la distancia, la luz solar, el acceso y los requisitos locales.
Entrada junto a la carretera
Cartel de Monumento Digital
Estructuras de señalización de perfil bajo para escuelas, iglesias, entradas comerciales y propiedades comerciales.
Mensajería local
EMC / Centro de Mensajes
Texto, logotipo y contenido promocional donde la legibilidad del mensaje y el acceso al servicio impulsan la selección de la selección.
Distancia de visión mayor
Pilón y Cartel de Poste
Estructuras de señalización elevadas donde se revisan conjuntamente el paso de los píxeles, el brillo y el mantenimiento seguro.
Acceso trasero restringido
Cartel montado en la pared
Aplicaciones de fachadas y armarios poco profundos donde el método de servicio debe confirmarse con antelación.
Vistas de productos
Inspecciona el hardware

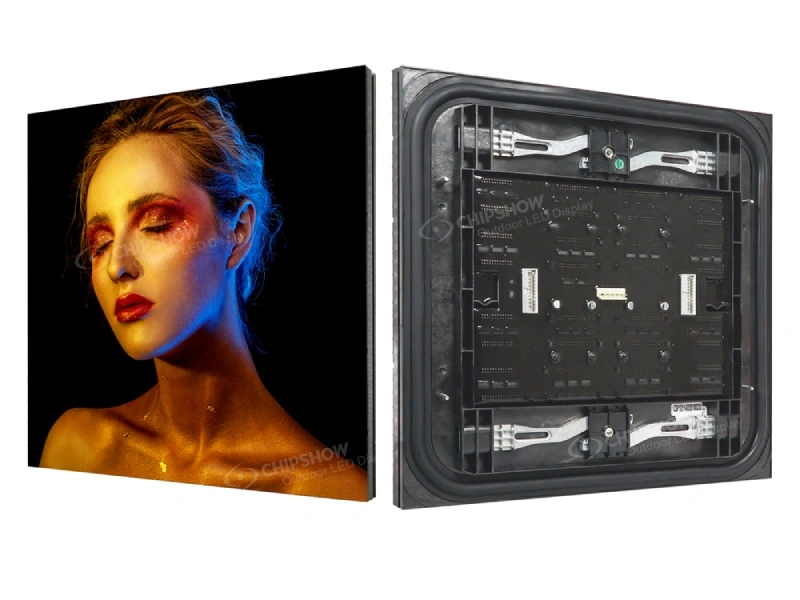

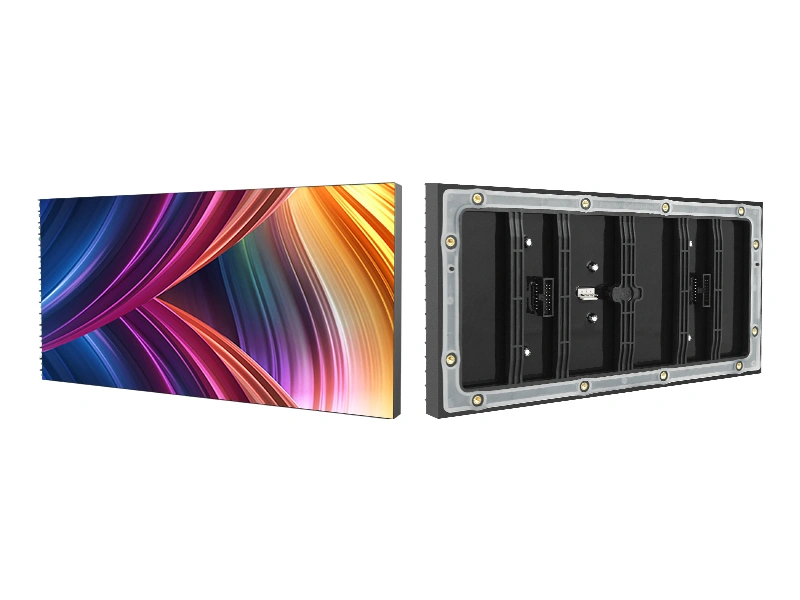

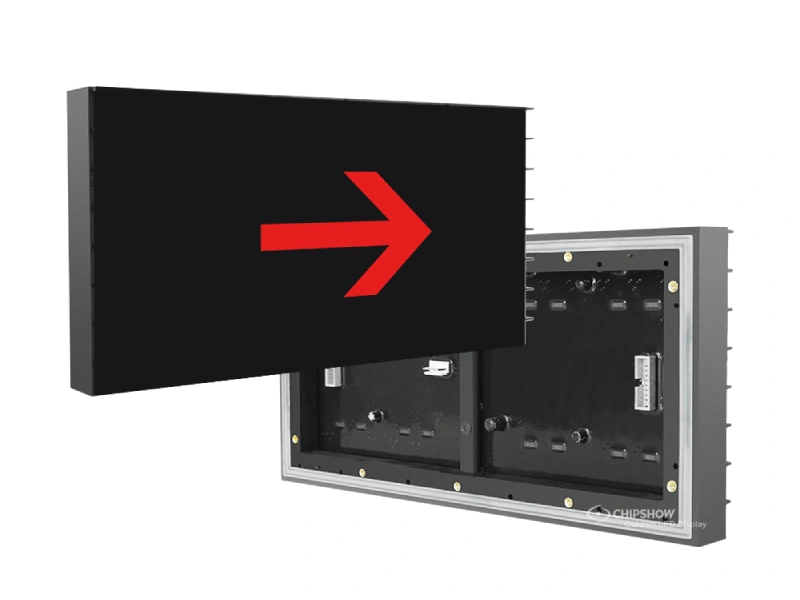

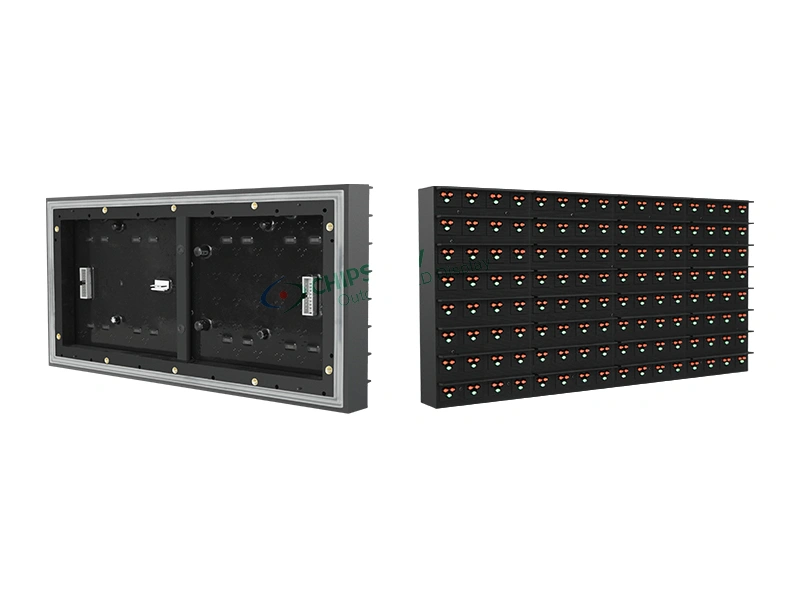

Estas fotografías muestran la cara y la parte trasera de la pantalla. Los detalles exactos de la carcasa, el conector y el servicio siguen siendo específicos de cada modelo y se confirman en el dibujo aprobado.
Comparación de módulos
Comparar configuraciones verificadas de módulos
Revisa el pitch, tipo de LED, resolución, modo de transmisión, frecuencia de refresco y brillo indicado. La selección final del modelo y el ajuste del armario se confirman en función de tus aportaciones del proyecto y del dibujo aprobado.
| Serie / configuración | Pitch | Tipo LED | Módulo | Resolución | Conducción | Actualizar | Brillo | Código del gabinete |
|---|---|---|---|---|---|---|---|---|
| C-Fit-Easy 6.67 ICE | P6.67 | ICE LEDs | 320×320 mm | 48×48 | 1/6 | 1.920 Hz | 5.500 cd/m² | MA960 |
| C-Fit-Easy 10 ICE | P10 | ICE LEDs | 320×320 mm | 32×32 | 1/2 | 1.920 Hz | 5.500 cd/m² | MA960 |
| C-Fit-Easy 6.67U06 | P6.67 | SMD2727 | 320×320 mm | 48×48 | 1/6 | 1.920 Hz | 8.000 cd/m² | MA640 / MA960 |
| C-Fit-Easy 10U02 | P10 | SMD3535 | 320×320 mm | 32×32 | 1/2 | 3.840 Hz | 6.000 cd/m² | MA640 / MA960 |
| C-Fit-Easy 10U04 | P10 | DIP347 | 320×320 mm | 32×32 | 1/4 | 1.920 Hz | 8.500 cd/m² | MA640 / MA960 |
| C-Fit-Easy 16U01 | P16 | DIP347 | 320×320 mm | 20×20 | Estática | 1.920 Hz | 8.500 cd/m² | MA640 / MA960 |
| C-Easy 6.67U06 | P6.67 | SMD2727 | 320×320 mm | 48×48 | 1/6 | 1.920 Hz | 8.000 cd/m² | MA1280 |
| C-Easy 10U02 | P10 | SMD3535 | 320×320 mm | 32×32 | 1/2 | 3.840 Hz | 6.000 cd/m² | MA1280 |
| C-Easy 10U04 | P10 | DIP347 | 320×320 mm | 32×32 | 1/4 | 1.920 Hz | 8.500 cd/m² | MA1280 |
| C-Easy 16U01 | P16 | DIP347 | 320×320 mm | 20×20 | Estática | 1.920 Hz | 8.500 cd/m² | MA1280 |
Los valores de brillo son valores listados en la tabla de parámetros, no garantizan todas las condiciones de funcionamiento. Confirma el código exacto completo del modelo, código del armario, disposición del conector, método de servicio, certificación IP, certificación, garantía y especificación aprobada antes de la publicación o compra.
Prepara tu solicitud
Envía tus aportaciones de proyecto
Estas ocho entradas nos ayudan a revisar el pitch, la cuadrícula de módulos y el acceso al servicio antes de preparar la recomendación del proyecto.
Envía estas 8 entradas de proyecto
- Apertura interior del armario y dimensiones generales
- Signo de una o doble cara
- Rejilla del módulo objetivo o tamaño total de la pantalla
- Distancia de visualización más cercana y típica
- Contenido principal: texto, logotipos, imágenes o vídeo
- Espacio de servicio delantero y trasero
- Preferencia de alimentación, controlador y conexión
- Cantidad, plano del módulo de reserva y fecha requerida
Lo que ofrece la reseña
Lista corta de modelos
Pitch, tipo de LED, escaneo, refresco y brillo comparados con la solicitud.
Revisión de la cuadrícula
Recuento de módulos, resolución total y discusión del código del gabinete para revisión de ingeniería.
Notas sobre cableado/control
Topología recomendada y lista de componentes, sujeto a la aprobación final del proyecto.
Documentación de pedidos
Especificaciones aprobadas, dibujos y documentación relevante a nivel de modelo.
Nota de cumplimiento: el módulo LED es un componente del cartel terminado. El armario final, la energía, el cableado, la protección contra la intemperie, el diseño estructural, la inscripción, los permisos y la instalación siguen sujetos al montaje completo de la señalización y a los requisitos de la autoridad local.
Preguntas frecuentes sobre empresas de señales
Preguntas frecuentes antes de pedir
Utiliza estas respuestas para preparar las dimensiones, las condiciones de visualización y la información del servicio necesarias para la siguiente revisión.
¿Suministráis módulos para empresas de señalización que fabrican sus propios muebles?
Sí. Comparte las dimensiones del armario, la cuadrícula de módulos prevista, las condiciones de visualización y el acceso al servicio. Chipshow puede revisar la coincidencia de módulos mientras tú conservas la fabricación de los armarios, instalación y permisos locales.
¿Qué especificaciones de módulos LED exteriores están listadas?
La tabla de parámetros suministrada lista configuraciones de 320×320 mm en P6.67, P10 y P16 con opciones de combustión interna, SMD2727, SMD3535 y DIP347. Incluye resolución, modo de activación, refresco y brillo según la configuración.
¿Qué pitch debería usar para un cartel de monumento o EMC?
La distancia de visión es solo una entrada. Envía las dimensiones de la pantalla, el tipo de contenido, el visor más cercano, la velocidad de la carretera y la exposición a la luz del día. Compararemos las configuraciones P6.67, P10 y P16 listadas basándonos en las dimensiones reales de tu cartel, el contenido y las condiciones del sitio.
¿Hay servicio de entrada disponible?
El método de servicio debe confirmarse mediante un modelo exacto y un plano aprobado. Dinos si hay acceso trasero disponible; Recomendaremos una configuración solo después de comprobar ese requisito.
¿Cubre la certificación de módulo el signo completado?
La certificación a nivel de módulo es una parte del panorama. Los requisitos de certificación e inspección pueden aplicarse a la señalización, armario, sistema eléctrico y instalación terminados. Solicita documentación a nivel de modelo y confirma el ensamblaje final con el ingeniero o autoridad responsable.
¿Qué debería enviar para el precio?
Dimensiones del armario de envío, tamaño de pantalla, preferencia de pitch, cantidad, acceso al servicio, tipo de contenido, información de alimentación/controlador y fecha de entrega solicitada. Eso da lugar a un presupuesto más útil que la cantidad por sí sola.
Consigue la coincidencia de módulos
Incluye las ocho entradas del proyecto anteriores y adjunta cualquier dibujo o foto del armario que ya tengas.
