Planificación de pabellones colgados por el centro para propietarios, operadores, consultores, integradores de AV y equipos de capital
La pantalla LED es solo una línea dentro de un presupuesto gigante colgado por un centro de arena. El sistema suspendido también debe tener en cuenta el aparejo, el acero de soporte, los montacargas, los controles, la redundancia, el acceso de mantenimiento, la ingeniería local y la instalación. Cambia las dimensiones de la cara o la masa de los armarios y varias de esas áreas presupuestarias pueden cambiar al mismo tiempo.
Por eso un precio colgado al centro útil no puede empezar con un coste genérico por pie cuadrado. Todo comienza con la geometría del pabellón y el sistema suspendido que el recinto necesita para funcionar de forma segura durante los partidos, conciertos y ventanas de mantenimiento.
Para los proyectos Chipshow, la revisión del fabricante se centra en la configuración de pantallas, la arquitectura de los gabinetes, los requisitos nativos de píxeles, el acceso al servicio y el paquete de hardware LED acordado. Esas aportaciones proporcionan al consultor del pabellón y al integrador local datos precisos de hardware para coordinar con la estructura del recinto, el aparello, el diseño eléctrico y la instalación del campo.
Un presupuesto suspendido en el centro se vuelve fiable cuando el rendimiento de los LED y la ingeniería de sistemas suspendidos se planifican juntos.
Para una planificación más amplia de exhibiciones deportivas a través de los marcadores, tableros perimetrales, zonas de aficionados y pasillos, véase el Solución deportiva y de estadios de Chipshow. Esta guía se centra en la inversión en el centro pendurado en sí.

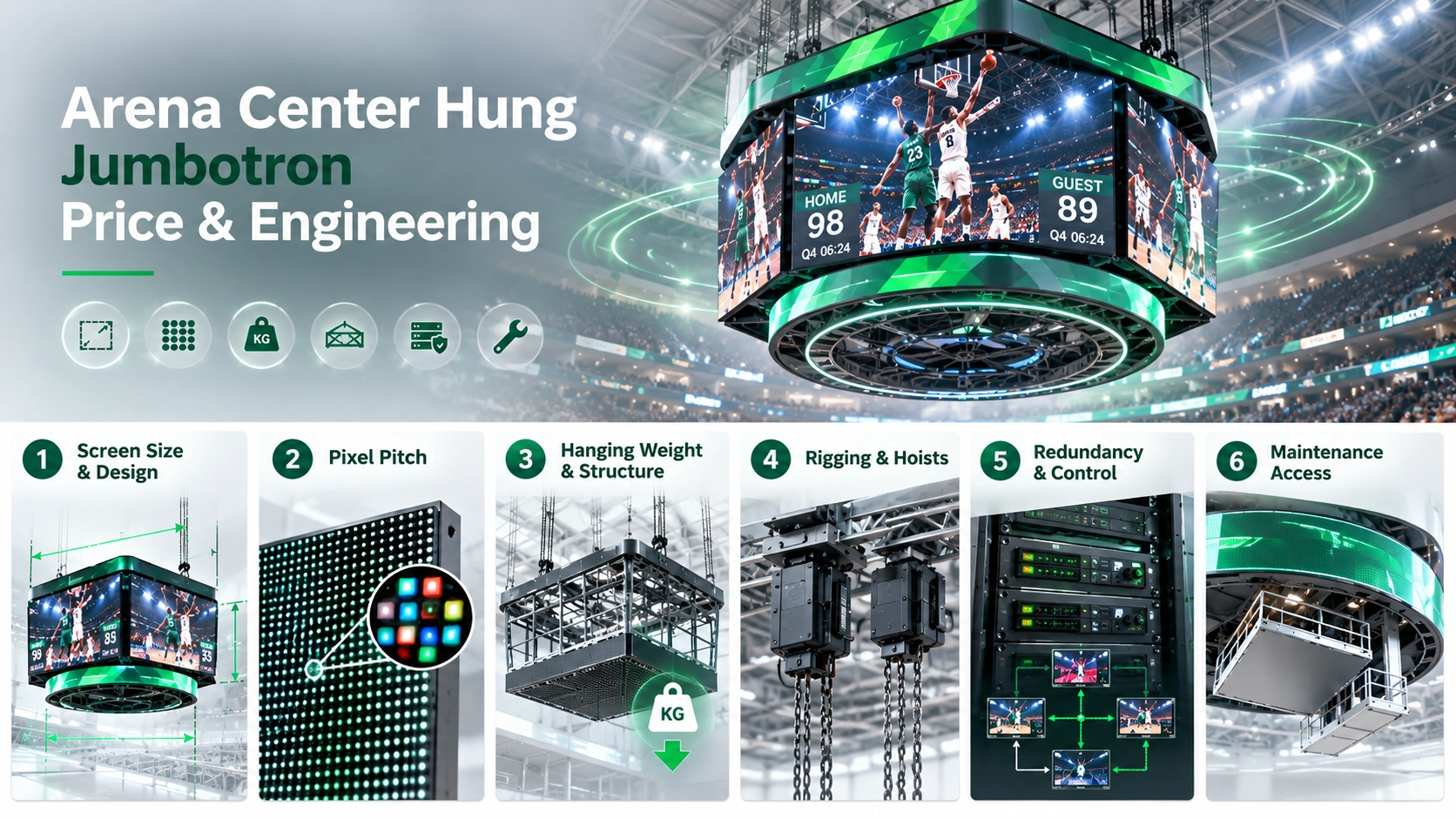

¿Qué impulsa el coste del sistema Center Hung
Una pantalla colgada en el centro se sitúa sobre una arena ocupada y debe mantenerse visible, funcional y fiable durante todo el calendario del evento. Esa posición operativa cambia la forma en que debe organizarse el presupuesto de capital.
| Área de presupuesto | Qué cambia el coste | Función del hardware en Chipshow | Ámbito del Proyecto Arena y Local |
|---|---|---|---|
| Caras de pantalla LED | Dimensiones de la cara, arquitectura del gabinete de paso de píxeles y recuento total de píxeles | Datos de configuración de la pantalla y lista de materiales del hardware del fabricante | Requisitos visuales finales y aprobación del lugar |
| Estructura suspendida | Mostrar geometría de masa, estructura y distribución de carga | Dimensiones del armario y datos publicados de peso del producto | Análisis estructural, diseño de acero e ingeniería estampada |
| Aparejo y montagaños | Puntos de recogida suspendidos, carga suspendida, altura de funcionamiento y requisitos de movimiento | Información de la interfaz de hardware cuando sea aplicable | Elevadores, motores, controles de aparello, inspecciones y sistemas de seguridad |
| Control de vídeo | Número de caras y flujo de trabajo fuente en lienzo de píxeles nativo | Hardware de control de pantalla compatible cuando está incluido en la lista de materiales | Cambio de recinto, repetición de puntuación e integración de datos |
| Redundancia | Criticidad operativa y modos de fallo aceptables | Señal de potencia aplicable y opciones de hardware de repuesto | Diseño y procedimiento operativo de conmutación por error a nivel de sistema |
| Acceso de mantenimiento | Dirección de servicio de trabajo de liberación y ruta de reemplazo de componentes | Arquitectura de producto, servicio e información sobre componentes | Procedimientos de trabajo para acceso a la pasarela y mano de obra local |
| Instalación | Calendario de acceso a la arena, requisitos sindicales y ventana de puesta en marcha | Paquete LED listo para instalar por el lado del fabricante | Montaje de instalaciones eléctricas, pruebas y coordinación de campo |
Este marco explica por qué dos conceptos de colgado central con una superficie LED similar pueden generar presupuestos de proyecto muy diferentes. Una arena puede tener ya acero en tejados utilizables y puntos de aparejo establecidos. Otro puede requerir un nuevo bastidor suspendido y una estrategia de polipastos diferente antes de instalar el hardware LED.
Las caras de las pantallas cambian más que la cantidad de LEDs
Cuatro caras de pantalla son comunes porque se dirigen a los espectadores alrededor del cuenco, pero la geometría puede extenderse más allá de cuatro rectángulos. Las bandas superiores de patrocinadores, los anillos inferiores, las transiciones en las esquinas y elementos adicionales de la fascia añaden área LED, además de cambiar el encuadre, la distribución, el procesamiento de energía y el acceso al servicio.
Por tanto, la planificación de capital necesita dimensiones faciales medibles antes de que un presupuesto de hardware sea útil. Un renderizado conceptual puede establecer la intención visual. El presupuesto comienza a estabilizarse cuando cada cara activa tiene una altura de ancho y una relación planificada con la cubeta de asientos.
El precio por pie cuadrado tiene un valor limitado
El precio del LED por pie cuadrado puede ayudar a comparar tecnologías durante un estudio inicial, pero no describe el coste instalado en el centro colgado. El volumen del armario, la dirección del servicio, la estructura y el acceso pueden mover el presupuesto del proyecto mucho más que una pequeña diferencia en el precio de la unidad LED.
Un armario más ligero puede reducir una parte de la carga muerta suspendida y dar al equipo de ingeniería mayor flexibilidad de diseño. El impacto final en los puntos de ganzúa y los polipastos de acero proviene del conjunto completo, por lo que esos ahorros deberían calcularse dentro del proyecto en lugar de asumirse solo por el peso del armario.
Peso y estructura de la pantalla
Cada componente por encima de la superficie de juego pasa a formar parte de la carga suspendida. El armario LED es importante porque se repite en una gran área, pero el cálculo de ingeniería también incluye el marco, el acabado, la distribución de energía, el cableado, el hardware de montaje y cualquier estructura de servicio que lleve el conjunto.
Empieza con la carga completa colgada
Chipshow proporciona las dimensiones del armario, datos publicados, de peso y configuración de hardware necesaria para el equipo del proyecto. El ingeniero del recinto combina esa información del fabricante con los componentes de la estructura de apoyo, las plataformas de servicio y otros elementos del proyecto para determinar la carga total colgante.
Esta división mantiene los datos de hardware precisos, permitiendo al ingeniero responsable de la arena evaluar la capacidad del tejado, los requerimientos sísmicos y otras condiciones locales de diseño.
El hardware ligero crea más libertad de diseño
Una menor masa en los armarios puede crear opciones valiosas cuando la arena equilibra el tamaño de la pantalla frente a una carga suspendida limitada. La actualidad C-Shine Plus Indoor Platform, por ejemplo, utiliza formatos de armario de 500 por 500 mm y 500 por 1000 mm, y la configuración de 500 por 500 mm se publica con un peso no superior a 7 kg. También soporta servicio delantero y trasero.
Estas características hacen que la plataforma C-Shine Plus sea una referencia útil cuando un equipo de proyecto estudia el acceso al servicio de pesas y la geometría modular de los armarios para una aplicación en arena. El paquete de ferretería colgada al centro se define entonces en torno a los requisitos de servicio permanente y el sistema de suspensión desarrollado para el recinto.
La estructura actual de la arena puede moldear la exhibición
Una arena de remodelación suele empezar con más limitaciones que un edificio nuevo. Los puntos colgantes de acero del tejado, pasarelas y equipos de marcadores existentes pueden influir en el tamaño máximo de la pantalla y el camino de servicio preferido antes de que se finalice el campo LED.
Una nueva arena da al equipo de diseño más libertad para coordinar la carga de visualización durante el diseño del edificio. En ambos casos, el intercambio temprano de datos del gabinete y la geometría propuesta de la pantalla ayuda a que la estructura y el paquete LED se desarrollen juntos en lugar de forzar cambios tardíos después de que la pantalla ya ha sido especificada.
Requisitos de seguridad Siguen siendo específicos del proyecto
Los montajes suspendidos en el centro operan sobre espectadores, atletas y personal del evento, por lo que la estructura y el aparejo suspendidos requieren ingeniería cualificada y la revisión local correspondiente. Chipshow soporta ese proceso con planos del lado del fabricante y datos de producto para el hardware cotizado. El equipo del proyecto aplica los criterios del lugar, los factores de seguridad, los requisitos de inspección y las normas de la Autoridad Competente que rigen la instalación.
Pitch de píxeles y geometría de visualización
El inclinado central del píxel debe seleccionarse desde el asiento hacia dentro. La pantalla puede ser físicamente grande, pero algunos espectadores en la taza inferior pueden sentarse lo suficientemente cerca como para ver la estructura de píxeles que los espectadores de la parte superior nunca notan.
Los asientos de cuenco más bajos suelen marcar el requisito de detalle
Usar solo el asiento más alejado puede dar lugar a un terreno que parezca adecuado desde la cubierta superior, pero que va de nivel a los asientos premium cerca de la pista o del hielo. Usar solo el asiento más cercano puede empujar todo el proyecto hacia una densidad de píxeles que la mayoría de la arena no puede usar.
Un diseño más fuerte identifica la zona de observación significativa más cercana, las distancias típicas de los cuencos inferiores y las líneas de visión superiores de los cuencos. Esa geometría da al equipo LED una base más realista para comparar las dimensiones de pitch y face.
El tamaño de la pantalla y el pitch funcionan juntos
Una cara más grande hace que el contenido de repetición y puntuación sea físicamente más grande para espectadores lejanos. Un tono más fino aumenta la densidad de píxeles dentro de esa cara. Estas dos variables deben evaluarse juntas porque cualquiera de las dos puede cambiar la cantidad de información legible que puede contener la pantalla.
En algunas arenas, aumentar las dimensiones de la cara produce más valor que pasar a un pitch más fino. En locales compactos, puede ocurrir lo contrario porque los asientos reducidos hacen que la cuadrícula de píxeles sea más visible. Calcular la resolución nativa de cada cara propuesta hace que el intercambio sea visible para el equipo capital.
El contenido determina la resolución útil
El contenido deportivo combina repeticiones, vídeo, marcadores, relojes, patrocinadores, gráficos, información de jugadores y estadísticas. Las imágenes de gran repetición pueden seguir siendo efectivas a larga distancia, mientras que las estadísticas densas y el texto pequeño requieren más detalle en píxeles. Por tanto, el diseño del contenido debería informar la geometría de la pantalla antes de comprar el recuento final de píxeles.
El objetivo no es la máxima resolución. Es suficiente resolución para la información que los espectadores necesitan desde los asientos que ocupan.
El uso de cámaras en arena merece estar en la revisión de hardware
Las pantallas colgadas al centro aparecen con frecuencia en la transmisión televisiva y en las cámaras de los locales. Por tanto, el comportamiento de la cámara de rendimiento y el moiré deberían formar parte de la revisión técnica, especialmente cuando la pantalla muestra repeticiones o contenido patrocinado que se verá en cámara.
El material de conciertos de Chipshow Global documenta un proyecto europeo de arena cubierta que utilizó C-Shine Plus P2.6 para pantallas IMAG durante una grabación en directo de DVD. Ese proyecto demuestra la plataforma en un entorno de arena orientado a la cámara. Para un sistema permanente de colgado central, el requisito de cámara se combina con el servicio de carga suspendida del recinto y los requisitos de tiempo de actividad antes de que se apruebe el paquete final de hardware.
Para una discusión más profunda sobre la ingeniería de cámaras, véase el Guía de 4K Jumbotron para retransmisión en directo.
Redundancia y operación en tiempo real
Una pantalla colgada al centro pasa a formar parte de las operaciones del día del partido. Una vez que los espectadores dependen de él para las puntuaciones, repeticiones, contenido del patrocinador y mensajes del recinto, el presupuesto debe incluir las vías de recuperación que protegen la operación en directo.
Define el fracaso que el recinto no puede aceptar
La planificación de redundancia comienza identificando qué debe permanecer en pantalla si falla un componente o camino de señal. Un recinto puede requerir procesamiento de vídeo de respaldo, rutas de datos alternativas, energía redundante para secciones críticas o una estrategia de hardware de reserva definida. El diseño debe adaptarse a la consecuencia operativa de una interrupción en lugar de aplicar el mismo nivel de respaldo a cada componente.
Chipshow puede coordinar la señal de energía correspondiente en el lado de la pantalla y el hardware de repuesto dentro de la lista de materiales acordada. El equipo de producción del recinto y el integrador local conectan esa arquitectura de visualización con los sistemas de señalización de la repetición de puntuación y de la instalación.
La copia de seguridad del controlador y la redundancia de pantalla son diferentes
Una pantalla puede tener módulos LED en buen estado y aun así apagarse si el único procesador pierde señal. También puede tener un procesador de respaldo mientras una fuente ascendente sigue siendo un único punto de fallo. Por tanto, la fiabilidad del sistema center hang necesita una vista de extremo a extremo del camino de la pantalla.
Los sistemas de perímetro deportivo pueden usar diferentes funciones de redundancia porque resuelven un problema distinto a nivel de campo. El Plataforma perimetral C-Sport es un ejemplo de producto deportivo con opciones de respaldo específicas para aplicaciones. La redundancia con colgado central está planificada en torno al sistema de arenas y documentada en su propio módulo de designación.
Los repuestos protegen el tiempo de actividad en el día del partido
No todos los problemas de hardware requieren un segundo sistema totalmente redundante. Los módulos LED previstos, componentes de alimentación, hardware y otras piezas de servicio específicas del proyecto pueden reducir el tiempo de recuperación cuando se almacenan junto al recinto.
El paquete de repuesto es más útil cuando se establece con el pedido original del hardware, para que el equipo de operaciones sepa qué está disponible antes de que comience la primera temporada.
El failover debe probarse antes de abrirlo
La puesta en marcha debe verificar las vías de recuperación que importan a la arena. Los equipos locales de integración y producción de locales deben saber cómo cambiar de procesador, aislar un fallo y restaurar una sección de visualización dentro del procedimiento operativo diseñado para la instalación. Chipshow soporta ese proceso con la información de hardware correspondiente del lado de pantalla y los datos de configuración.
Acceso de mantenimiento
Una pantalla colgada en el centro puede convertir un simple reemplazo de módulo en un costoso evento de mantenimiento cuando se añade acceso después de que la estructura ya haya sido construida. Por tanto, la dirección del servicio debe tratarse desde el principio como una decisión de ingeniería y presupuesto.
El servicio delantero puede reducir la altura libre trasera
La arquitectura de servicio frontal puede ser valiosa cuando la estructura suspendida no puede proporcionar un espacio de trabajo generoso detrás de cada cara LED. El Chipshow C-Max SMD está construido alrededor de un acceso frontal al 100 % a las fuentes de alimentación de los módulos y tarjetas receptoras, ilustrando cómo una plataforma interior fija puede reducir la profundidad de servicio trasera.
La plataforma C-Max SMD proporciona una referencia útil para la planificación de servicios frontales. En un sistema de colgado central, el método de servicio se coordina con la posición del técnico, la seguridad secundaria del camino de retirada del módulo y el marco detrás de la cara LED.
El servicio trasero puede soportar acceso interno
Algunas estructuras de colgante central proporcionan un área de mantenimiento interna que permite a los técnicos trabajar detrás de las caras de la pantalla. En esa arquitectura, el acceso trasero puede proporcionar una ruta directa a los componentes de alimentación y señalización sin eliminar módulos de la superficie visible.
La dirección de servicio preferida depende de la geometría interna y de cuán seguro puede el personal llegar a cada componente. Un proyecto que resuelva esto temprano puede mantener el marco más eficiente y evitar costosos cambios de acceso tras la fabricación.
Pasarelas y remontes cambian el control de control de tráfico
El equipo de acceso puede convertirse en un gasto operativo recurrente. Si cada evento de servicio requiere el cierre especializado de la pista de elevación o una preparación exhaustiva del aparejo, el mantenimiento rutinario conlleva un coste laboral mucho mayor. Una pasarela interior puede mejorar el acceso, pero también añade peso, estructura y gastos de capital.
La elección correcta depende del calendario del pabellón y de la filosofía del servicio. El TCO de la instalación suspendida por centros debería incluir el método que realmente usará la instalación, en lugar de evaluar el precio del hardware de forma aislada.
El reemplazo de componentes necesita un camino físico
La capacidad de servicio se demuestra mediante la ruta de reemplazo. Los técnicos necesitan suficiente espacio para retirar los módulos, las fuentes de alimentación y el hardware receptor de forma segura. Las piezas de repuesto deben llegar a la posición de servicio, y el cableado no debe bloquear el acceso rutinario. Resolver esos detalles durante el diseño protege tanto el tiempo de actividad como el trabajo de mantenimiento tras la apertura.
Para una explicación más amplia del soporte de instalación en el lado del fabricante y las responsabilidades del integrador en Chipshow, véase el Guía de soporte para la instalación de pantallas LED.
Lista de verificación de solicitudes presupuestarias
Una solicitud útil de presupuesto colgado en el centro proporciona al fabricante de LEDs suficiente información sobre el recinto para configurar la pantalla sin tener que pedir al proveedor de hardware que adivine la estructura del pabellón. Las siguientes entradas permiten que el plan de hardware pase rápidamente del concepto a una lista de materiales específica del proyecto.
- Planos de la arena e información disponible para los puntos de colgamiento propuestos
- Número de caras LED y ancho y altura activos propuestos para cada cara
- Distancias de visualización de la cuenca inferior y la parte superior
- Contenido previsto: datos de puntuación, repetición, vídeo, patrocinadores, gráficos y estadísticas
- Procesador de repeticiones del marcador existente e infraestructura de vídeo del recinto cuando sea relevante
- Requisitos de emisión y cámara que afectan a la pantalla
- Cargas suspendidas o restricciones estructurales conocidas suministradas por el ingeniero del proyecto
- Concepto de servicio planificado que incluye acceso interno, pasarela de servicio trasera o ascensor
- Requisitos de redundancia y tiempo de actividad en días de partido
- Periodo de instalación objetivo de ciudad del proyecto y calendario de hardware requerido
Estas entradas no necesitan representar un paquete de ingeniería terminado. Proporcionan a Chipshow el contexto necesario para calcular la geometría de la pantalla, el número nativo de cajas de carga de píxeles y el paquete de hardware del lado del fabricante mientras el ingeniero de la arena continúa desarrollando la estructura suspendida y el diseño del montaje.
Si el proyecto aún está en planificación de capital, las dimensiones aproximadas de las caras y la geometría de los asientos pueden permitir una comparación presupuestaria temprana. A medida que avanza la ingeniería, la configuración del LED puede perfeccionarse frente a las condiciones reales de colgado y servicio.
Para un contexto más amplio de costes de estadios y aplicaciones especiales, véase el Guía de costes de pantallas LED para aplicaciones especiales. La planificación suspendida por centros añade las capas de costes del sistema suspendido cubiertas aquí.
Preguntas frecuentes sobre los jumbotrons colgados en el Arena Center
¿Qué hace caro un jumbotron colgado en el centro
La pantalla LED es una parte del sistema. La geometría de la malla, los polipastos suspendidos de acierto, los montacargas de control, la redundancia de hardware, el acceso, el servicio, el acceso a la ingeniería local y la instalación en el campo pueden influir en el coste final de capital. Estas áreas también interactúan. Un cambio en la masa o las dimensiones de la cara del armario puede modificar el diseño estructural y de montaje, por lo que el precio del LED por pie cuadrado no representa el presupuesto completo de la pieza colgada en el centro.
¿Cómo afecta el peso total colgado al coste de la arena?
El peso total colgante influye en los cálculos estructurales y de montaje utilizados para apoyar la exhibición. El ingeniero evalúa el conjunto suspendido completo en lugar de solo los armarios LED. Una menor masa de armario puede crear mayor libertad de diseño, mientras que los requisitos finales de polipastos y puntos de recogida de acero provienen del cálculo estructural específico del proyecto.
¿Qué tono de píxel es apropiado para una pantalla de colgante central
El pitch adecuado depende de las dimensiones de la cara, la distancia de visualización más cercana y significativa de la parte baja de la cuenca, la geometría de la parte superior y el contenido que la pantalla debe mostrar. Un paso más fino puede mejorar el detalle a corta distancia, pero también aumenta el recuento total de píxeles y la demanda de procesamiento. La especificación más útil coincide con la densidad de píxeles con el cuenco de asientos y la estrategia de contenido.
¿Qué redundancia debe tener una pantalla de arena en directo?
El recinto debería identificar qué fallos interrumpirían materialmente la operación el día del partido y luego diseñar rutas de procesamiento de respaldo, arquitectura de energía y hardware extra en torno a ese riesgo. Chipshow puede coordinar las opciones de redundancia en el lado de la pantalla incluidas en el paquete de hardware, mientras que los equipos de producción e integración del lugar definen el flujo completo de conmutación por error de extremo a extremo.
¿Cómo trabaja Chipshow con el equipo local de la arena?
Chipshow suministra la configuración de la información técnica del fabricante del hardware de pantalla LED y la lista de materiales acordada por hardware. Ingenieros locales cualificados, integradores y contratistas coordinan la estructura de la arena, el aparejo, la instalación de sistemas eléctricos y otros ámbitos específicos del sitio. Este modelo amigable para canales ofrece al proyecto soporte directo al fabricante en el paquete LED, preservando al mismo tiempo el control del equipo local sobre la entrega en el campo y las responsabilidades del cliente.
Un proyecto de jumbotron colgado por un centro de arena comienza con el tamaño de la pantalla, geometría de los asientos, mantenimiento del contenido, redundancia y condiciones del recinto. Comparte las dimensiones propuestas de pantalla, número de rostros, distancias de visualización, información disponible sobre el lugar, necesidades de retransmisión, necesidades de mantenimiento, concepto y calendario del proyecto con Chipshow.
Chipshow puede definir la arquitectura del armario LED, requisitos nativos de píxeles y el paquete de hardware del lado del fabricante para su revisión. Ingenieros cualificados, integradores y contratistas de recinto continúan coordinando la estructura suspendida, el aparejo, el alcance eléctrico y la instalación local. Solicita una revisión de hardware Center Hung cuando se definan el concepto de pantalla y los requisitos del proyecto.
